产品详情
HX050/HX060/HX070/HX080滑动轴承座
系列:滑动轴承座HX000系列

产地:响水轴承座

材质:灰铁/铸钢

尺寸:国标

是否现货:现货

应用领域:冶金,矿山,输送系统,环保设备等
关于晨旭轴承座

www.xscxzcz.com响水县晨旭轴承座有限公司,本网站致力于服务客户才能创造合作的理念,网站提供大量轴承座图纸,轴承座型号等技术疑难查询。本公司是一家专业生产滑动轴承座,SN轴承座,SD轴承座,GZQ轴承座,加重型轴承座,水冷轴承座,非标轴承座等年产值约1000万元的厂家,欢迎客户来电咨询。


剖分式滑动轴承座

剖分式滑动轴承是由轴承盖、轴承座、剖分轴瓦和螺栓组成。

对开式二(四)螺栓正滑动轴承(JB/T2561-91或JB/T2562-91),如图13-5所示。 轴承座水平剖分为轴承座和轴承盖两部分






二(或四)个螺栓联接。为了防止轴承盖和轴承座横向错动和便于装配时对中,轴承盖和轴承座的剖分面做成阶梯状。对开式滑动轴承座在装拆轴时,轴颈不需要轴向移动,装拆方便。另外,适当增减轴瓦剖分面间的调整垫片,可以调节轴颈与轴承之间的间隙。这种轴承所受的径向载荷方向一般不超过剖分面垂线左右35º的范围,否则应该使用斜剖分面轴承。为使润滑油能均匀地分布在整个工作表面上,一般在不承受载荷的轴瓦表面开出油沟和油孔。
这类轴承轴瓦与座孔之间的配合为H8/m7。轴承座标记为:H2×××轴承座JB2561-91(或H4×××),其中H表示滑动轴承座,2(4)表示螺栓数, ×××表示轴承内径(单位mm)。标准规格为H2030~H2160(H4050~H4220)。
对开式四螺栓斜滑动轴承(JB/T2563-91),如图所示为对开式斜滑动轴承。轴承剖分面与水平面成45º角,轴承载荷的方向应位于垂直剖分面的轴承中心线左右35º的范围内,其特点与对开式正滑动轴承相同。 轴承座的标记为:HX×××轴承座JB/T2563-91,其中H表示滑动轴承座,X表示斜座,×××表示轴承内径(单位mm)。标准规格为HX050~HX220。当轴颈较长(宽径比大于1.5~1.75),轴的刚度较小,或由于两轴承不是安装在同一刚性机架上,同心度较难保证时,都会造成轴瓦端部的局部接触(如图所示),使轴瓦局部严重磨损,为此可采用能相对轴承自行调节轴线位置的滑动轴承,称为回滑动轴承,如图所示。
这种滑动轴承的结构特点是轴瓦的外表面做成凸形球面,与轴承盖及轴承座上的凹形球面箱配合,当轴变形时,轴瓦可随轴线自动调节位置,从而保证轴颈和轴瓦为球面接触。

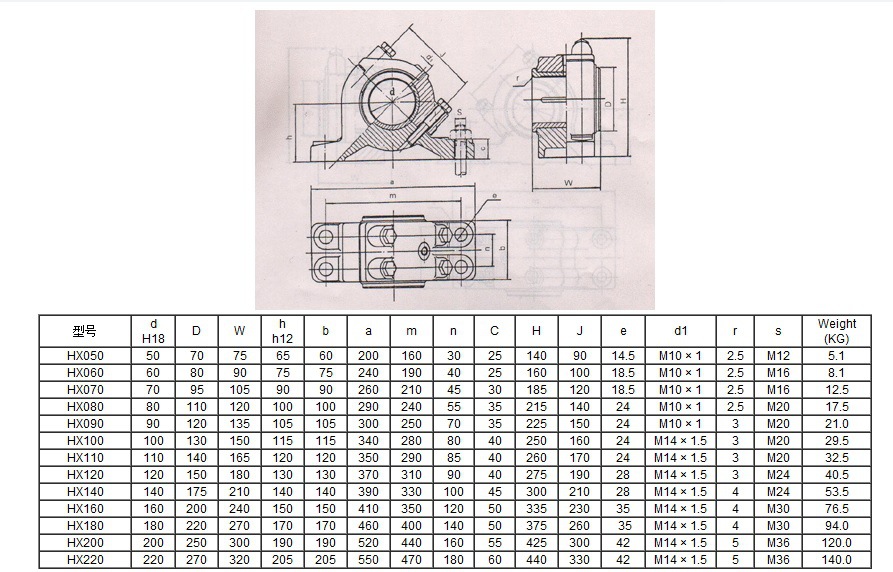

HX000滑动轴承座轴承座图纸
